Проектирование ОВиК в Revit — это разработка систем отопления, вентиляции и кондиционирования в BIM-среде с автоматическим расчётом гидравлики и аэродинамики. Связка Revit + MagiCAD — стандарт для инженера ОВиК в России. Зарплата специалиста с Revit на 40–60% выше, чем у работающего в AutoCAD.
Что такое раздел ОВиК в проектировании

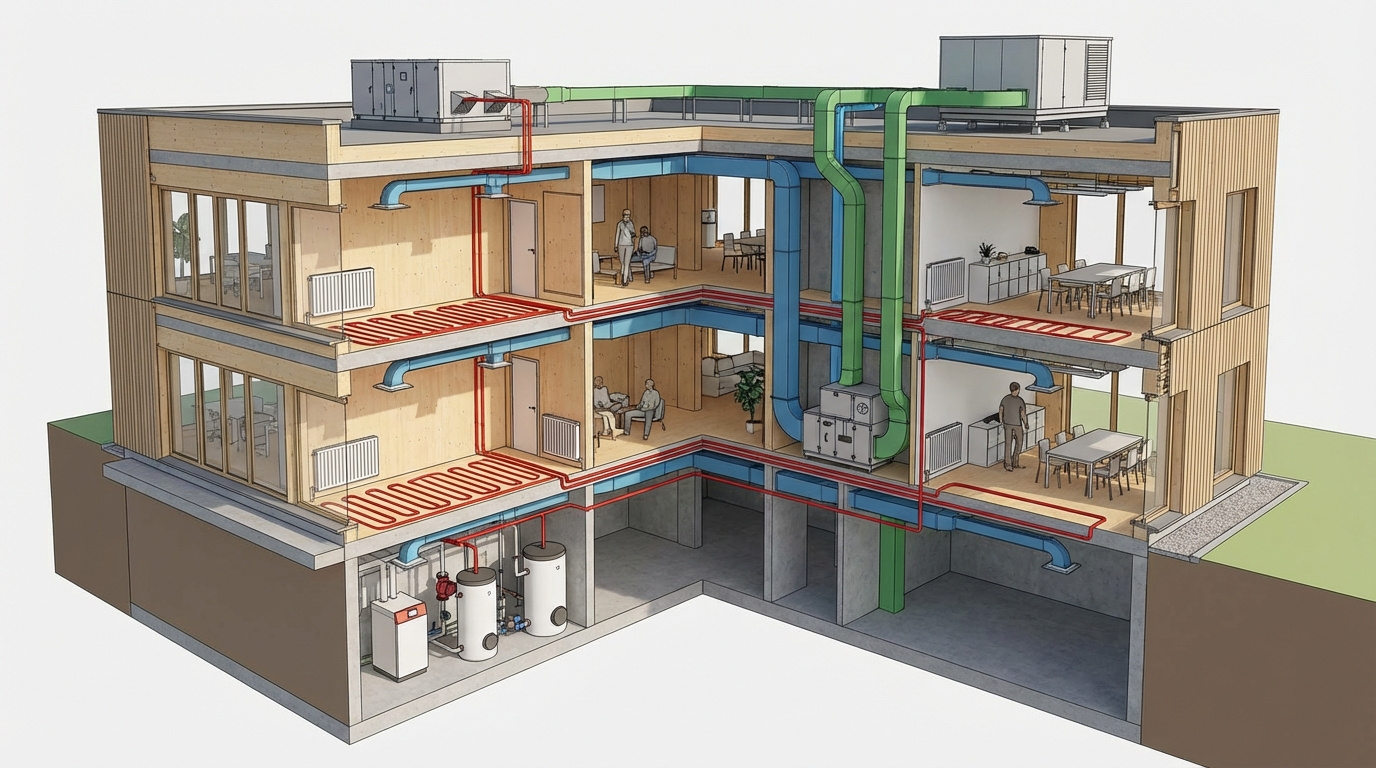

Раздел ОВиК (отопление, вентиляция и кондиционирование) — обязательная часть проектной документации любого здания. Включает три подраздела:
- Отопление: тепловой расчёт, подбор отопительных приборов, трубопроводы, гидравлика
- Вентиляция: расчёт воздухообмена по СП 60, подбор оборудования, сеть воздуховодов, аэродинамика
- Кондиционирование: расчёт холодильной мощности, подбор чиллеров и фанкойлов, трассировка

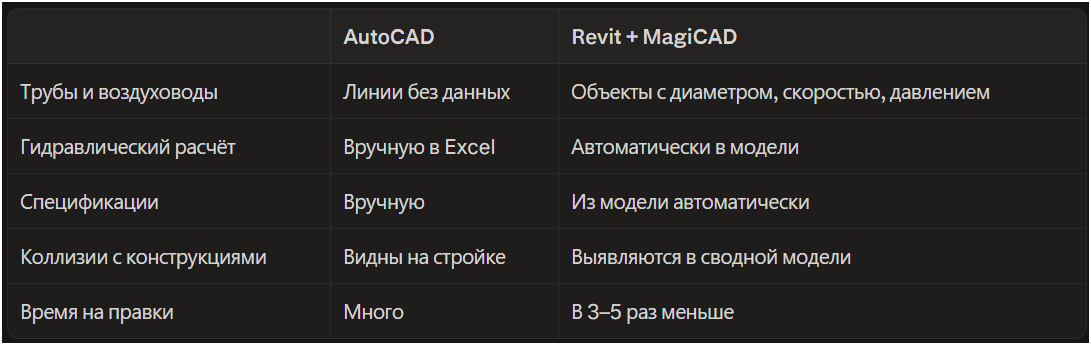

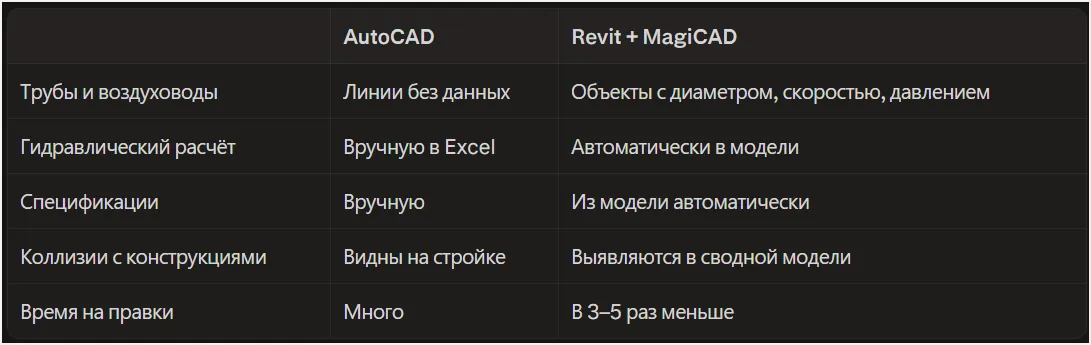

Чем отличается проектирование ОВиК в Revit от AutoCAD
Зачем нужен MagiCAD если есть Revit
Revit — универсальная BIM-платформа, но инструменты для инженерных сетей в нём базовые. MagiCAD — специализированный плагин к Revit для ОВиК, ВК и электрики. Даёт три ключевых преимущества:
- Расчёты прямо в модели: гидравлика трубопроводов и аэродинамика воздуховодов считаются автоматически по мере трассировки
- Библиотеки реальных производителей: выбираете конкретную модель вентилятора или радиатора — она встаёт в модель с реальными габаритами и характеристиками
- Балансировка системы: программа находит «узкие места» по давлению и скорости, предлагает решения
Как проектировать ОВиК в Revit: пошаговый процесс
- Получить архитектурную модель — подключить как Linked Model, расставить помещения
- Провести тепловой расчёт — определить теплопотери каждого помещения по СП 50.13330
- Расставить оборудование — отопительные приборы, вентустановки, клапаны из библиотеки MagiCAD
- Трассировать трубопроводы и воздуховоды — MagiCAD автоматически подбирает диаметры по заданным скоростям
- Провести расчёт системы — гидравлика или аэродинамика, балансировка, проверка норм
- Оформить документацию — планы, схемы, спецификации, листы для экспертизы
Типичные ошибки при проектировании ОВиК
Ошибка 1: Начать трассировку без теплового расчёта. Без расчёта теплопотерь невозможно правильно подобрать мощность приборов — система будет либо недогревать, либо перегревать.
Ошибка 2: Не учитывать нормы воздухообмена. Воздухообмен нормируется по СП 60 для каждого типа помещения. Интуитивная расстановка решёток без расчёта — прямой путь к замечаниям экспертизы.
Ошибка 3: Игнорировать координацию с конструкторами. Воздуховоды нужно проложить до того, как конструктор расставил все балки — иначе придётся переделывать трассу.
Ошибка 4: Превышать нормативные скорости воздуха. В жилых помещениях скорость в воздуховодах строго нормирована — иначе шум. Без расчёта этого не проконтролировать.
Ошибка 5: Не документировать принятые решения. Пояснительная записка должна обосновывать выбор системы и оборудования — без этого экспертиза напишет замечание.
Какие нормы регулируют раздел ОВиК
- СП 60.13330 — отопление, вентиляция и кондиционирование (основной документ)
- СП 50.13330 — тепловая защита зданий (для теплового расчёта)
- СП 54.13330 — жилые здания (нормы воздухообмена для квартир)
- СП 118.13330 — общественные здания (нормы для офисов, торговли, медицины)
- ГОСТ 21.602 — правила оформления чертежей ОВиК

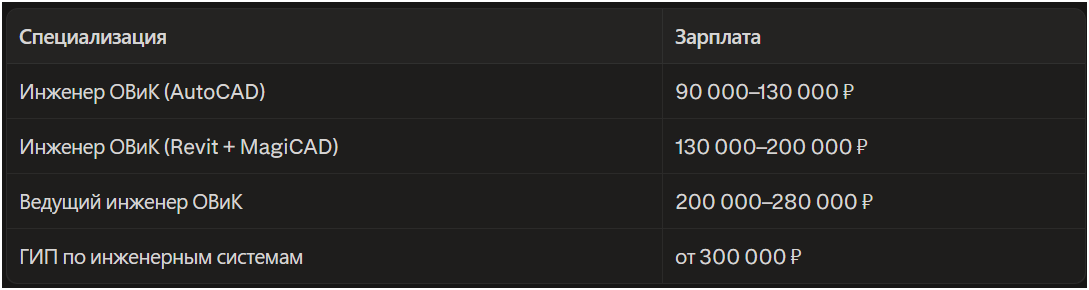

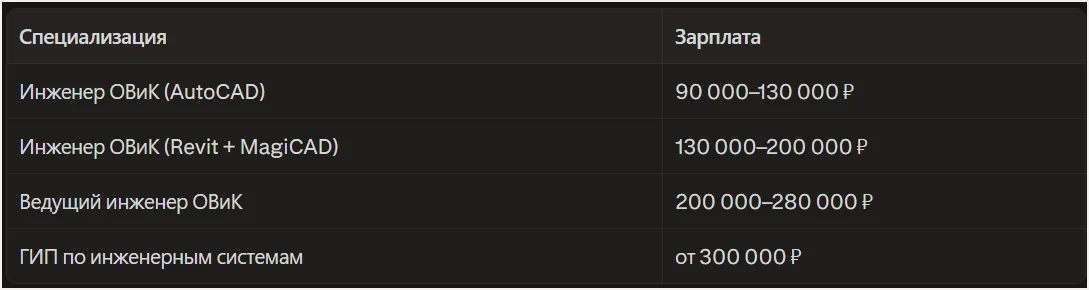

Сколько зарабатывает инженер ОВиК с Revit
