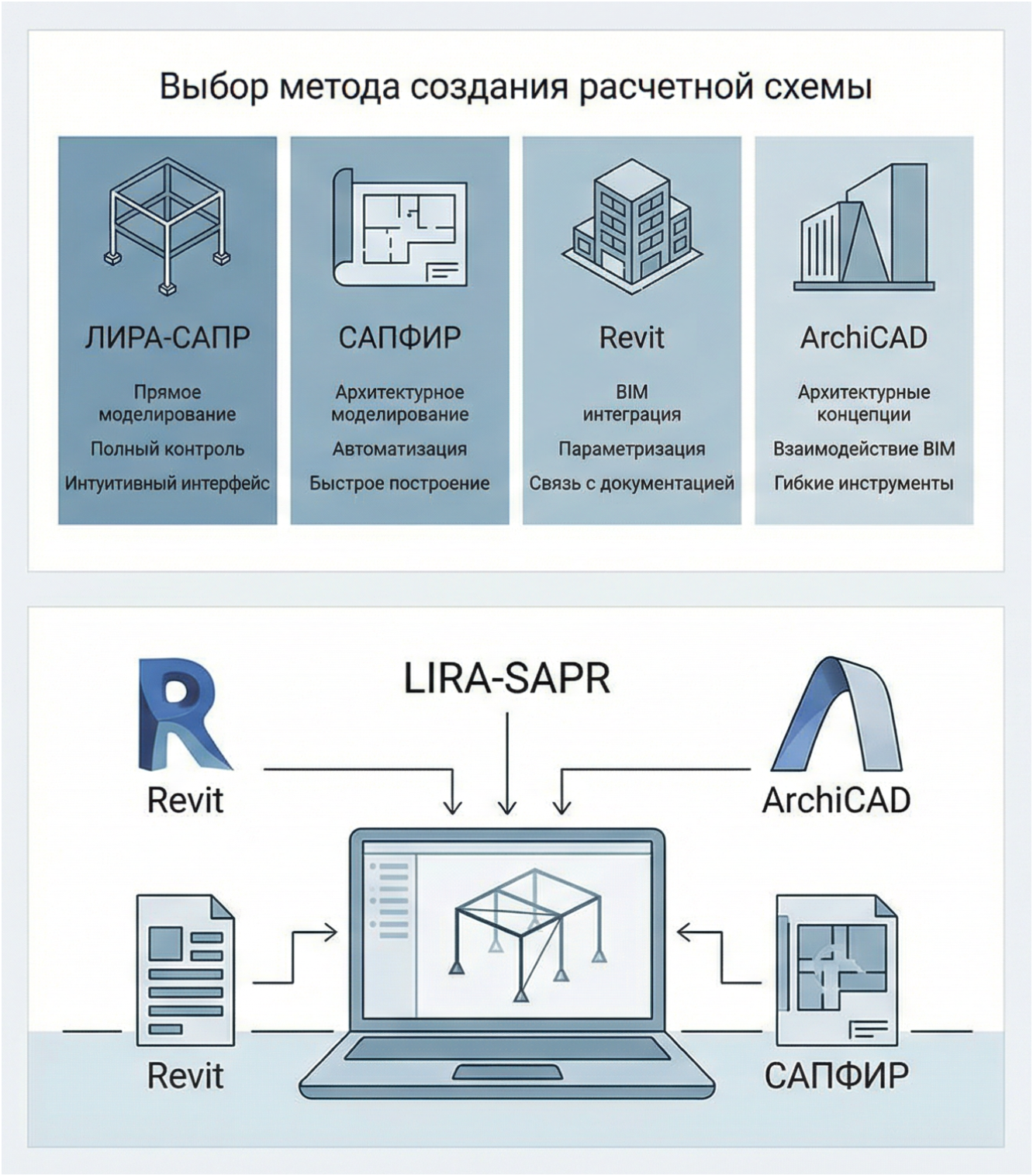

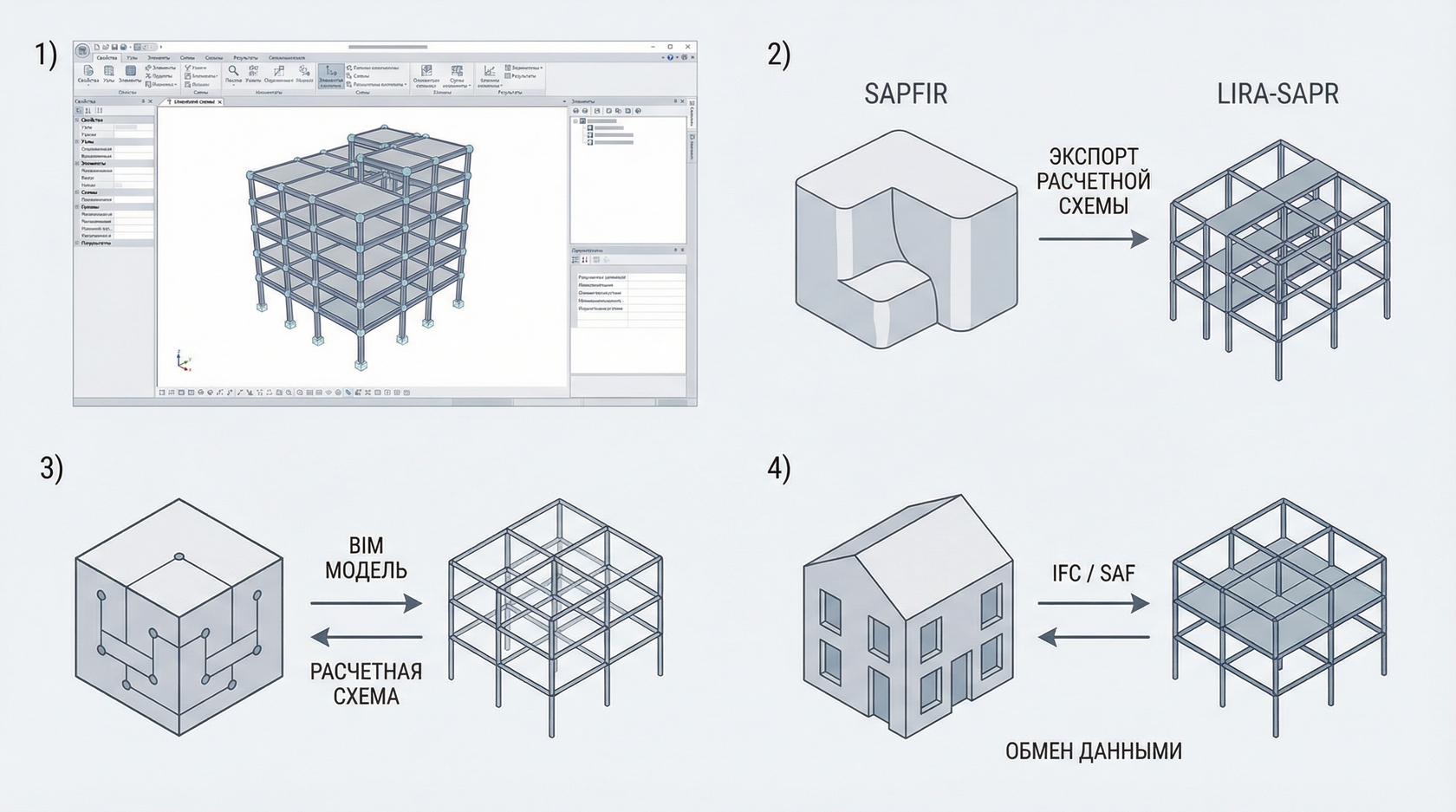

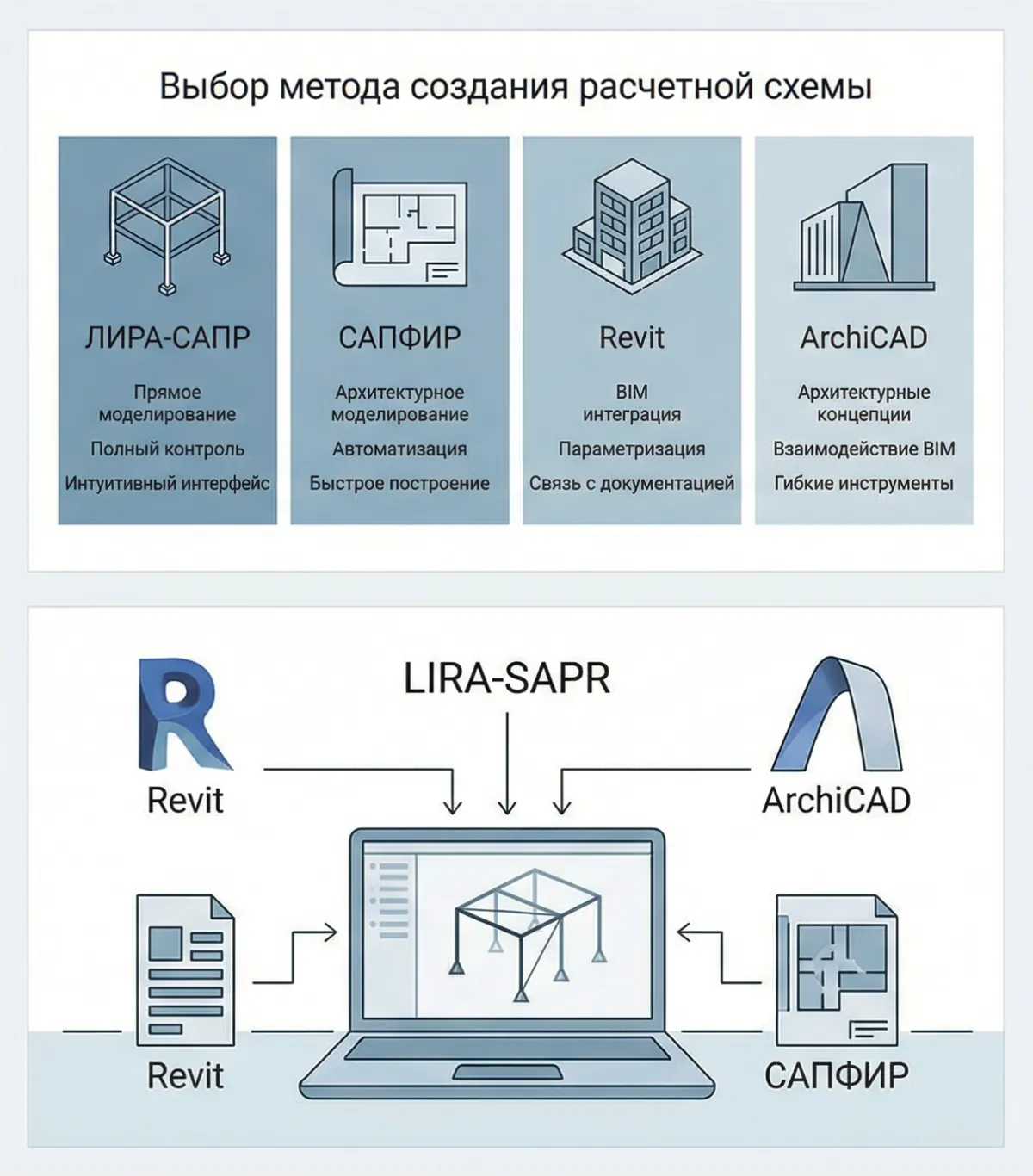

Методы создания расчетной схемы для ЛИРА‑САПР можно разделить на четыре ключевых подхода: ручное моделирование в самом комплексе, генерация модели в САПФИР, а также получение расчетной схемы из Revit и ArchiCAD через BIM‑связку.
Введение: почему важен правильный метод создания расчетной схемы
Корректно созданная расчетная схема в ЛИРА‑САПР напрямую влияет на точность усилий, прогибов и армирования, а значит — на надежность и экономичность конструкции. Сегодня инженер может строить модель как вручную в ВИЗОР‑САПР, так и забирать ее из САПФИР, Revit или ArchiCAD, используя BIM‑интеграцию и форматы IFC/SAF.
Если вы хотите освоить эти подходы на практике, посмотрите программу комплексного курса по ЛИРА‑САПР, где шаг за шагом разбирается построение расчетной схемы для каркасных и стержневых систем, а также связка с BIM‑моделями (Revit, САПФИР).
Метод 1. Создание расчетной схемы непосредственно в ЛИРА‑САПР
Ручное моделирование в ЛИРА‑САПР остается базовым методом, который дает полный контроль над узлами, конечными элементами и загружениями. В ВИЗОР‑САПР инженер задает узлы, стержневые, пластинчатые и объемные элементы, использует инструменты копирования, генерации регулярных фрагментов (рамы, ростверки, стены, плиты) и редактирует жесткости и связи.
Основные шаги при ручном создании схемы в ЛИРА‑САПР:
- Настройка новой расчетной модели (единицы, этажность, тип схемы, материалы, нормативы).
- Создание узлов с учетом отметок, шагов сетки и геометрии здания.
- Построение стержневых элементов (колонны, балки, ригели, фермы) и пластин (плиты, стены, диафрагмы жесткости).
- Назначение характеристик материалов, сечений, шарниров, жестких вставок, эксцентриситетов.
- Задание связей по опорам, диафрагм жесткости, условий совместной работы элементов.
- Формирование загружений и сочетаний, задание линейных, поверхностных и сосредоточенных нагрузок.
Ручная схема особенно удобна для компактных объектов, рам, металлоконструкций и нестандартных узлов, где BIM‑модель либо отсутствует, либо требует сильной переработки. Но в любом случае обучаться этому - не быстро. Чтобы не тратить месяцы на самостоятельные пробы, имеет смысл пройти практический курс по ЛИРА‑САПР с подробным разбором всех инструментов построения схемы и настройкой расчетных параметров под СП. Кстати, в нем идет обучение на реальном объекте: многоэтажном жилом здании с подземным паркингом.
Если вы хотите такое же обучение, но на примере коттеджа, то заходите на соответствующую программу обучения, где мы обучаем ЛИРА-САПР на примере 2-х этажного современного коттеджа.
Если вы хотите такое же обучение, но на примере коттеджа, то заходите на соответствующую программу обучения, где мы обучаем ЛИРА-САПР на примере 2-х этажного современного коттеджа.
Метод 2. Создание расчетной модели в САПФИР с последующим экспортом в ЛИРА‑САПР
САПФИР выступает связующим звеном между «физической» архитектурно‑конструктивной моделью и «аналитической» расчетной схемой, автоматически генерируя стержни и пластины по элементам здания. Актуальные версии ЛИРА‑САПР и САПФИР существенно ускорили передачу модели: скорость экспорта расчетной схемы в ВИЗОР‑САПР выросла примерно в 3–5 раз.
Ключевые преимущества создания схемы через САПФИР:
- Автоматическая генерация расчетной модели по этажам с учетом геометрии колонн, стен и плит.
- Удобная работа с типовыми и нетиповыми этажами, возможностью быстро копировать и модифицировать фрагменты здания.
- Экспорт модели в ЛИРА‑САПР с передачей сечений, материалов, связей и нагрузки (по заданным правилам).
- Фильтрация «лишних» архитектурных элементов (перегородки, отделка), чтобы не перегружать расчетную схему.
⚡Кстати, очень полезная статья про BIM рекомендуется к прочтению: обзор, актуальность, сравнение.
Типовой алгоритм выглядит так: в САПФИР создается архитектурно‑конструктивная модель, затем по ней формируется расчетная модель, после чего она одним кликом открывается в ЛИРА‑САПР для последующего расчета и конструирования. Такой подход особенно эффективен для многоэтажных железобетонных зданий, где ручное рисование каждого элемента в ЛИРА‑САПР сильно замедляет работу.

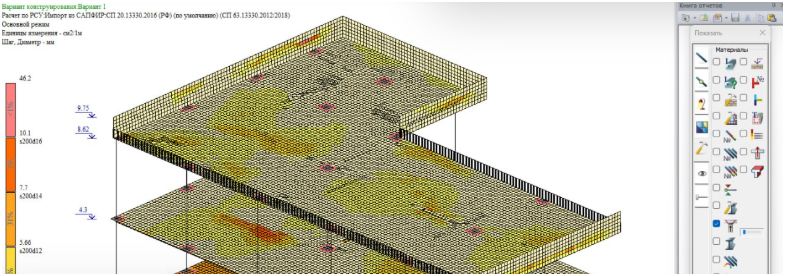

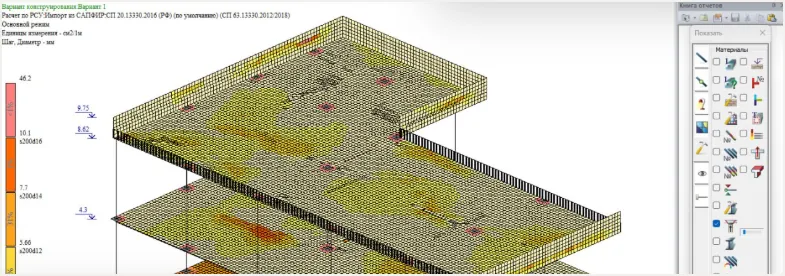

Если вы хотите сразу поставить на поток связку «САПФИР → ЛИРА‑САПР», имеет смысл выбрать обучение, в котором в одном курсе разбираются и САПФИР, и ЛИРА‑САПР, и показано, как по одному проекту собрать расчетную схему, выполнить расчет и получить изополя перемещений и армирования.
Метод 3. Получение расчетной схемы из Revit в ЛИРА‑САПР
Revit стал стандартным инструментом для BIM‑моделирования, и все чаще расчетная схема в ЛИРА‑САПР строится не «с нуля», а через связку с Revit. Существует два основных сценария: прямой экспорт из Revit в ЛИРА‑САПР и экспорт через промежуточный САПФИР/IFC‑модель.
Важно учитывать несколько принципиальных моментов перед началом работы:
- Привести физическую и расчетную модели к единым единицам измерения и согласованным координатам.
- Настроить категории и материалы несущих элементов (колонны, балки, стены, плиты), чтобы транслятор корректно формировал аналитику.
- Исключить ненесущие элементы, перегородки и «мусорную» геометрию, которая в расчете не нужна.
- Проверить базовую точку проекта, чтобы модель корректно позиционировалась при передаче.
Дальше возможны варианты: либо использовать специальный модуль интеграции «ЛИРА‑САПР ↔ Revit», который экспортирует аналитическую модель напрямую, либо выгружать IFC/SAF‑файл и раскрывать его в САПФИР или другом промежуточном ПО. В любом случае расчетная схема в ЛИРА‑САПР потребует доводки: проверки стыков, диафрагм, связей и нагрузок.
Чтобы не потеряться в нюансах трансляторов, лучше пройти специализированный курс по ЛИРА‑САПР с модулем по Revit, где показывается, как готовить BIM‑модель к расчету, настраивать аналитику и избегать типичных ошибок при экспорте в ЛИРА‑САПР.
Метод 4. Интеграция ArchiCAD и ЛИРА‑САПР через IFC и SAF
ArchiCAD традиционно силен в архитектурном моделировании, но все чаще используется и на стадии КЖ/КМ, а значит — возникает задача вывода модели на расчет в ЛИРА‑САПР. Связка реализуется через форматы SAF и IFC, с использованием специальных трансляторов ArchiCAD → САПФИР/ЛИРА‑САПР.
Суть процесса следующая:
- Подготовка модели в ArchiCAD: назначение корректных материалов, классификация несущих элементов, настройка аналитической модели.
- Настройка трансляторов SAF/IFC с учетом требований ЛИРА‑САПР (имена слоев, типов элементов, сопоставление материалов).
- Экспорт модели в SAF/IFC и дальнейший импорт в САПФИР или напрямую в ЛИРА‑САПР (в зависимости от используемых инструментов).
- Проверка и корректировка расчетной схемы: эксцентриситеты балок относительно плит, совместная работа плит и стен, корректность связей и загружения.
Такой подход оправдан, если бюро исторически работает в ArchiCAD и хочет подключить ЛИРА‑САПР для инженерных расчетов, не отказываясь от привычного архитектурного BIM‑процесса.
Какой метод выбрать и как быстрее освоить ЛИРА‑САПР
Выбор метода создания расчетной схемы зависит от масштаба проекта, наличия BIM‑модели и уровня подготовки инженера. Для небольших рам и металлоконструкций логично начинать с ручного моделирования в ЛИРА‑САПР, а для крупных железобетонных объектов рационально опираться на САПФИР, Revit или ArchiCAD.

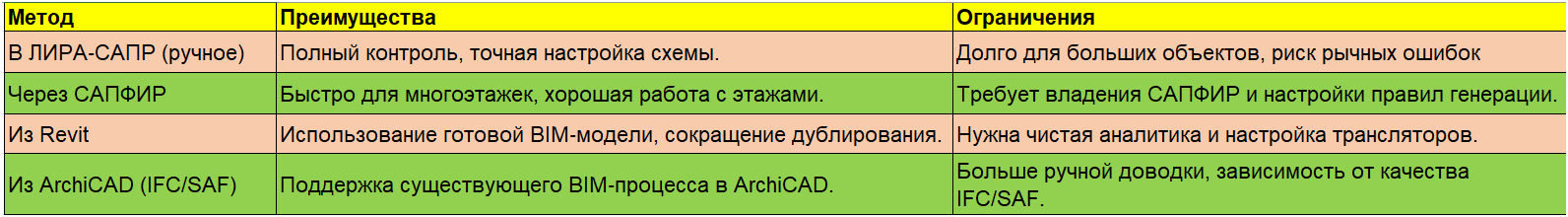

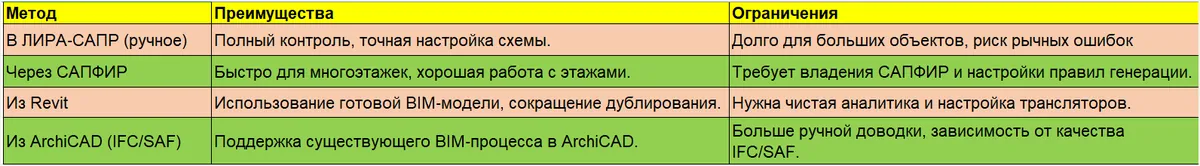

Ниже — краткая таблица с плюсами и минусами разных способов.
Основные методы создания расчетной схемы для ЛИРА‑САПР
Оптимальный путь — комбинировать методы: использовать BIM‑экспорт для геометрии и этажности, а в ЛИРА‑САПР уже точно настраивать расчетную модель, нагрузки и сочетания. Чтобы все это освоить системно, выбирайте обучение по ЛИРА‑САПР, где в одной программе показывают ручное построение схемы, работу с САПФИР и интеграцию с Revit/ArchiCAD на реальных примерах.
