Расчет подпорных стен и шпунтовых ограждений: краткое руководство для проектировщика.

Фундаменты

Содержание

  1. Виды удерживающих сооружений
  2. Нормативная база
  3. Теория давления грунта: что нужно знать
  4. Расчёт уголковой подпорной стены: пошагово
  5. Подпорная стена на свайном основании
  6. Шпунтовое ограждение котлована: виды и расчёт
  7. Расчёт в программе Sio 2D: как это работает
  8. Сравнение: ручной расчёт vs. Sio 2D
  9. Типичные ошибки при расчёте
  10. Как научиться рассчитывать подпорные сооружения

1. Виды удерживающих сооружений

Прежде чем переходить к расчётам, важно понимать, с каким типом конструкции вы работаете. Все удерживающие сооружения делятся на две большие группы.

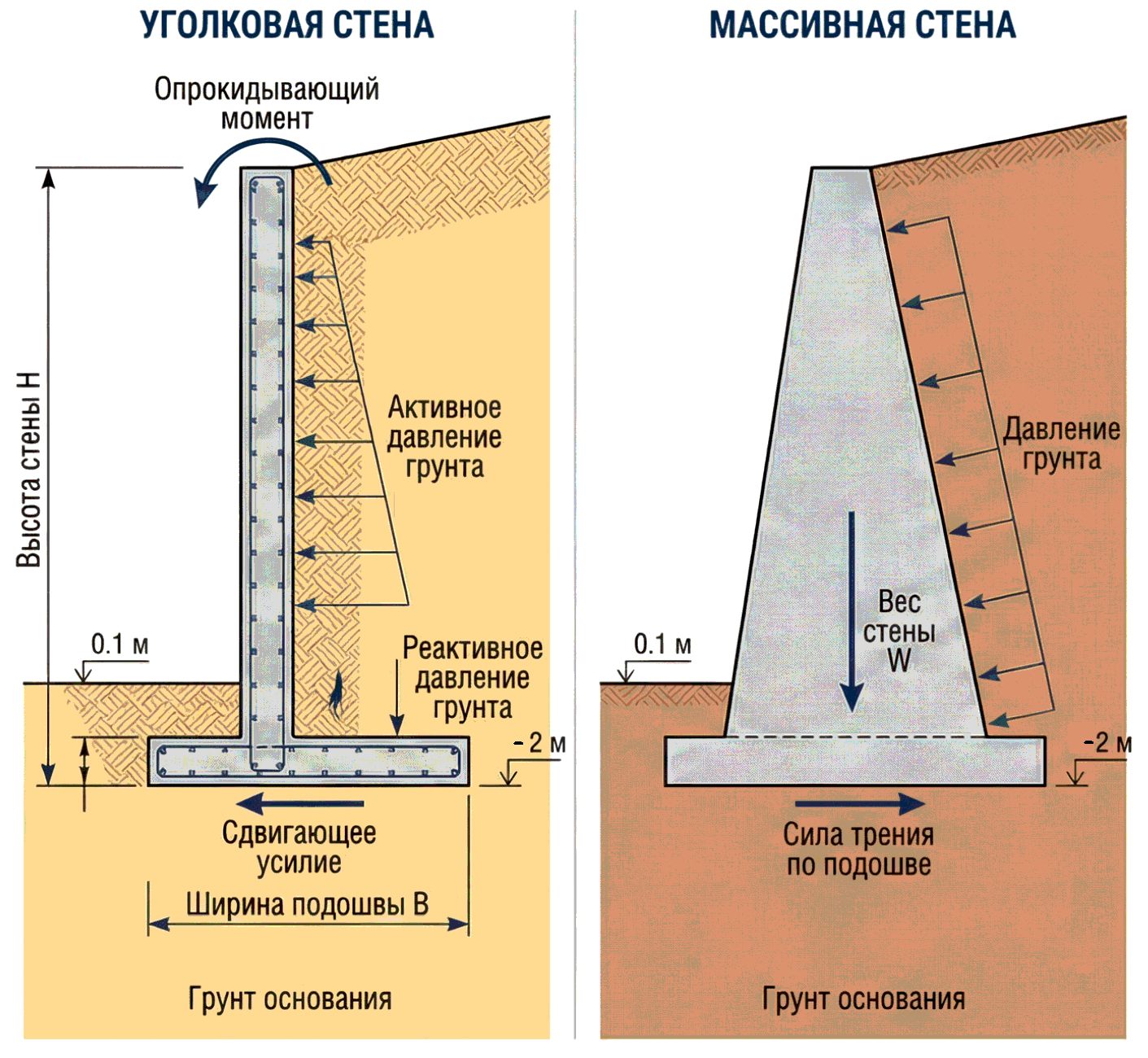

Подпорные стены (жёсткие)

Жёсткие подпорные стены удерживают грунт за счёт собственного веса и сопротивления основания. К ним относятся:
  • Уголковые (тонкостенные) подпорные стены — наиболее распространённый тип. Состоят из лицевой плиты и фундаментной плиты. Работают совместно с грунтом засыпки, который создаёт дополнительный стабилизирующий момент.
  • Массивные подпорные стены — бетонные или бутобетонные. Удерживают грунт исключительно собственным весом. Применяются при невысокой стоимости материалов или специфических условиях строительства.

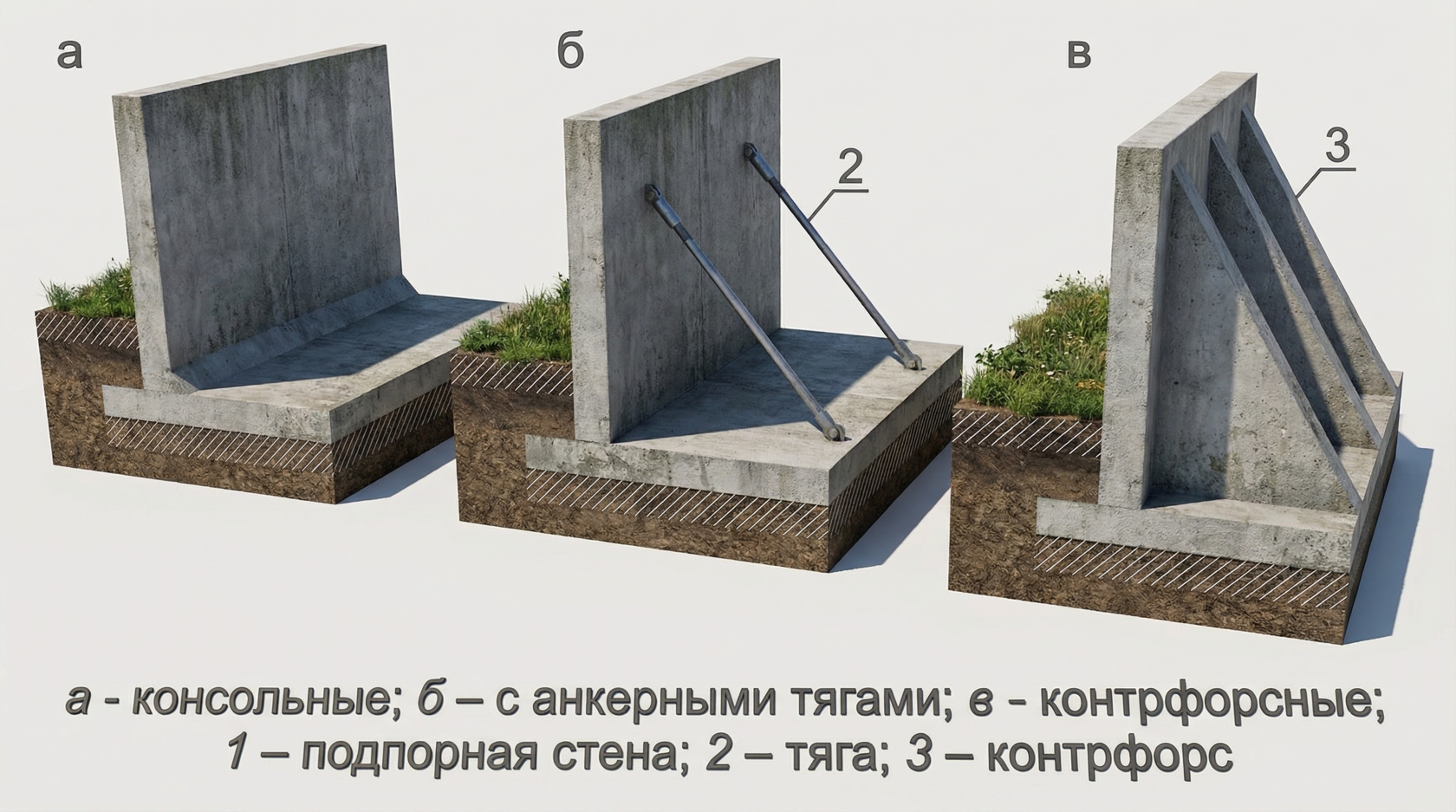

  • Стены с контрфорсами и анкерными тягами — применяются при высотах подпора свыше 6–8 м. Контрфорсы работают на изгиб, разгружая лицевую плиту (на иллюстрации мы убрали грунт с правых частей стен для наглядности).
  • Подпорные стены на свайном основании — актуальны при слабых грунтах, когда несущая способность основания недостаточна для традиционного фундамента.
Сделай эту картинку красиво в 3D.

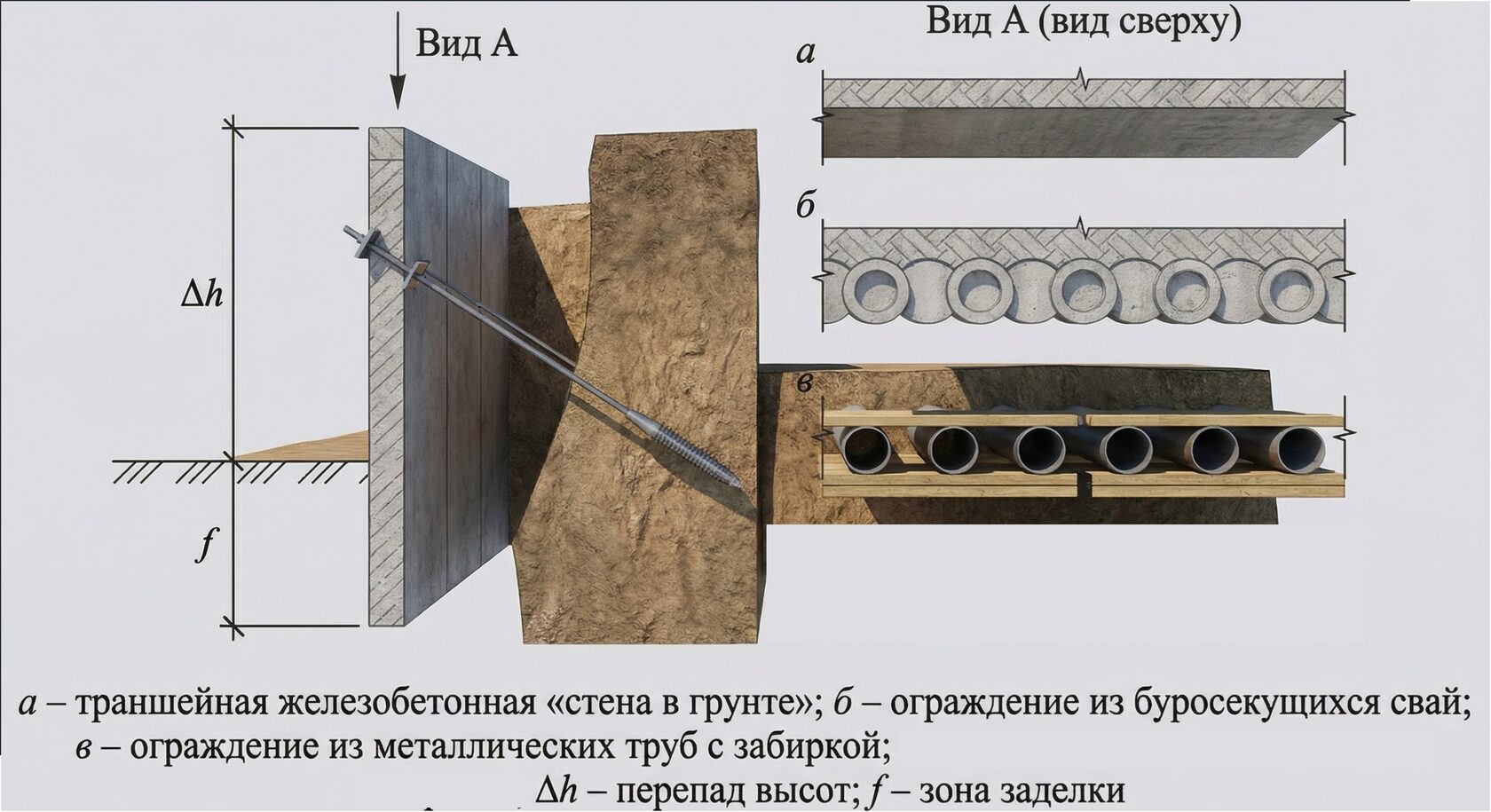

Шпунтовые ограждения (гибкие)

Гибкие ограждения воспринимают давление грунта за счёт изгибной жёсткости и распора в грунте ниже дна котлована. Виды шпунтовых ограждений:
  • Из профилей (шпунт Ларсена) — стальные профили типа VL, Л5УМ и другие. Замковое соединение обеспечивает водонепроницаемость. Применяется для временных и постоянных ограждений.
  • Из буронабивных свай (БНС) — железобетонные сваи диаметром 400–600 мм, расположенные вплотную или с зазором. Применяются при невозможности вибропогружения (скальные грунты, стеснённые условия).
  • Из буросекущих свай (БСС) — чередование первичных (арматурных) и вторичных (бетонных) свай. Обеспечивают полную водонепроницаемость.
  • Из бурокасательных свай (БКС) — сваи касаются друг друга, но не пересекаются. Компромисс между БНС и БСС.
⚡Понимание конструктивных особенностей каждого типа — обязательное условие для правильной расчётной схемы. Подробнее о видах удерживающих конструкций и принципах их работы рассказывается на курсе по расчёту подпорных стен и шпунтовых ограждений PRO-Z.

2. Нормативная база

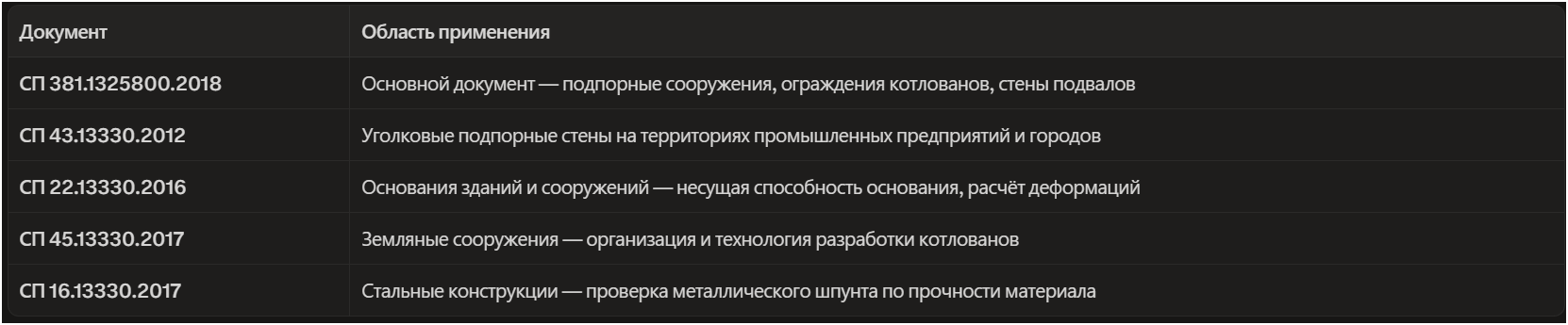

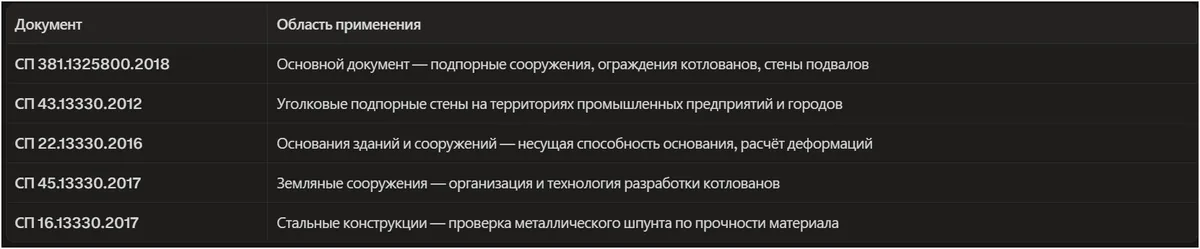

Расчёт подпорных сооружений в России регламентируется следующими документами:
Важно: СП 381.1325800.2018 введён в действие с 24 января 2019 г. и является главным документом для проектирования любых подпорных сооружений.
Расчёт ведётся по двум группам предельных состояний:
  • 1-я ГПС — несущая способность: устойчивость против сдвига, опрокидывания, глубинного сдвига; прочность конструктивных элементов.
  • 2-я ГПС — деформации: осадка, крен, горизонтальное смещение верха стены.

3. Теория давления грунта: что нужно знать

Вся расчётная механика подпорных сооружений основана на теории давления грунта на ограждающие конструкции.

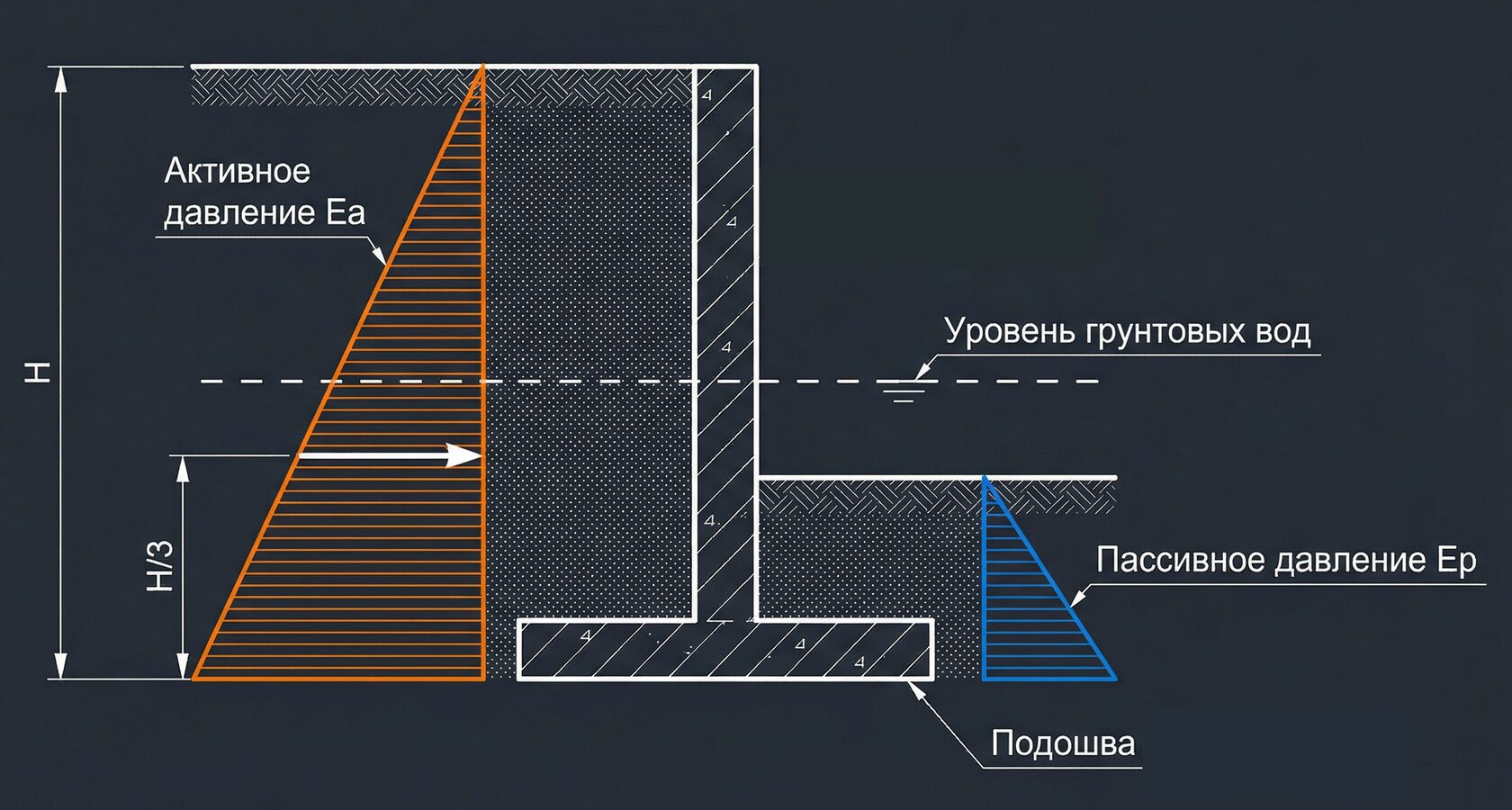

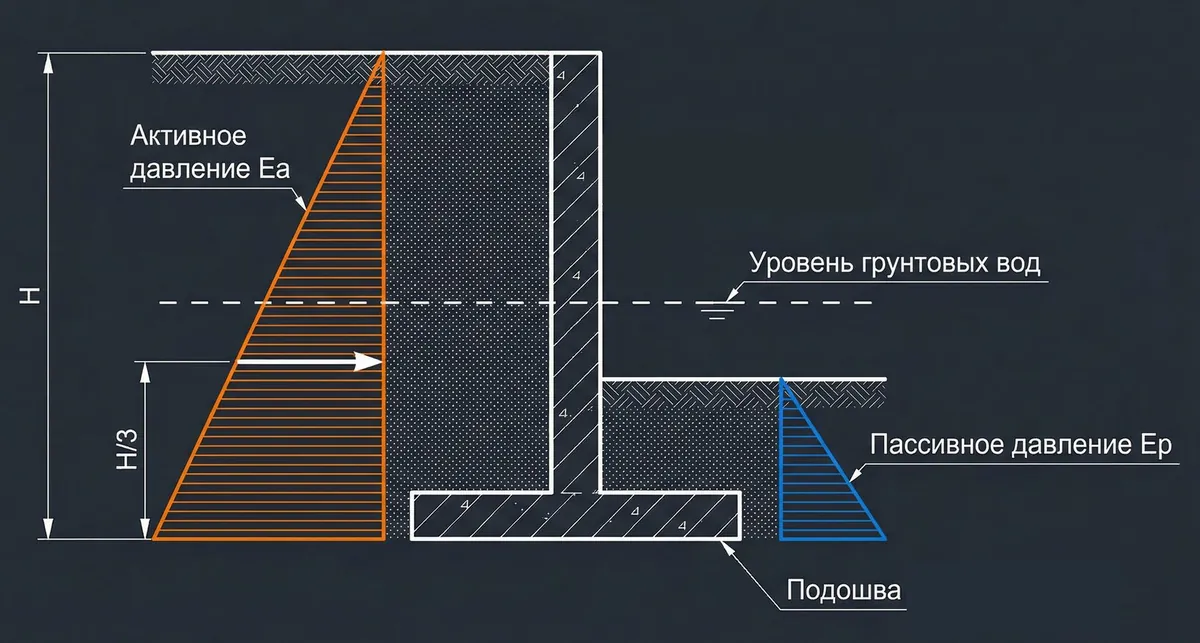

Активное и пассивное давление

Активное давление — давление, которое грунт оказывает на стену при её движении от засыпки. Это «враг» стены, который её опрокидывает.
Пассивное давление — сопротивление грунта перед лицевой плитой фундамента или в зоне заглубления шпунта. Это «союзник» стены.
Коэффициент активного давления по теории Ренкина (простейший случай: вертикальная стена, горизонтальная засыпка, трение грунта о стену не учитывается):
Ka = tg²(45° − φ/2)
где φ — угол внутреннего трения грунта.
Для более точного расчёта применяется формула Кулона, учитывающая угол наклона задней грани стены (α), угол трения грунта о стену (δ) и наклон засыпки (β).

Интенсивность и равнодействующая

Интенсивность активного давления на глубине z (однородный грунт):
σa(z) = γ · z · Ka − 2c · √Ka
где γ — удельный вес грунта, c — удельное сцепление.
Равнодействующая (треугольная эпюра):
Ea = ½ · γ · H² · Ka
Точка приложения — на высоте H/3 от основания эпюры.

4. Расчёт уголковой подпорной стены: пошагово

Уголковая подпорная стена — наиболее распространённый тип в современном строительстве. Алгоритм расчёта:

Шаг 1. Предварительное назначение геометрии

По СП 43.13330.2012 и рекомендациям:
  • Ширина фундаментной плиты B ≥ 0,5H (H — полная высота стены);
  • Вынос плиты за лицевую грань: 0,2H–0,3H;
  • Толщина лицевой плиты в месте заделки: 0,06H–0,08H;
  • Глубина заложения фундамента — не менее 0,6 м и ниже глубины промерзания.

Шаг 2. Сбор нагрузок

На стену действуют:
  • вес лицевой плиты P₁;
  • вес фундаментной плиты P₂;
  • вес грунта над фундаментной плитой P₃;
  • горизонтальная сила активного давления грунта Ea;
  • дополнительная нагрузка на призме обрушения (при наличии).

Шаг 3. Проверка устойчивости против сдвига

Условие устойчивости:
(ΣP · f + c · A) / Ea ≥ γn / γc
где ΣP — сумма вертикальных сил, f = tgφ — коэффициент трения по подошве, c — сцепление грунта основания, A — площадь подошвы фундамента.

Шаг 4. Проверка устойчивости против опрокидывания

Mуд / Моп ≥ γn
Момент удерживающих сил относительно ребра опрокидывания:
Mуд = Σ(Pi · xi)
Момент опрокидывающей силы:
Моп = Ea · H/3

Шаг 5. Проверка давления на основание

Эксцентриситет: e = B/2 − (Mуд − Моп) / ΣP
Максимальное давление на основание:
pmax = (ΣP / B) · (1 + 6e/B) ≤ R
где R — расчётное сопротивление грунта основания по СП 22.13330.2016.

Шаг 6. Конструирование и армирование

По результатам расчёта изгибающих моментов в плитах подбирается арматура по СП 63.13330.2018.

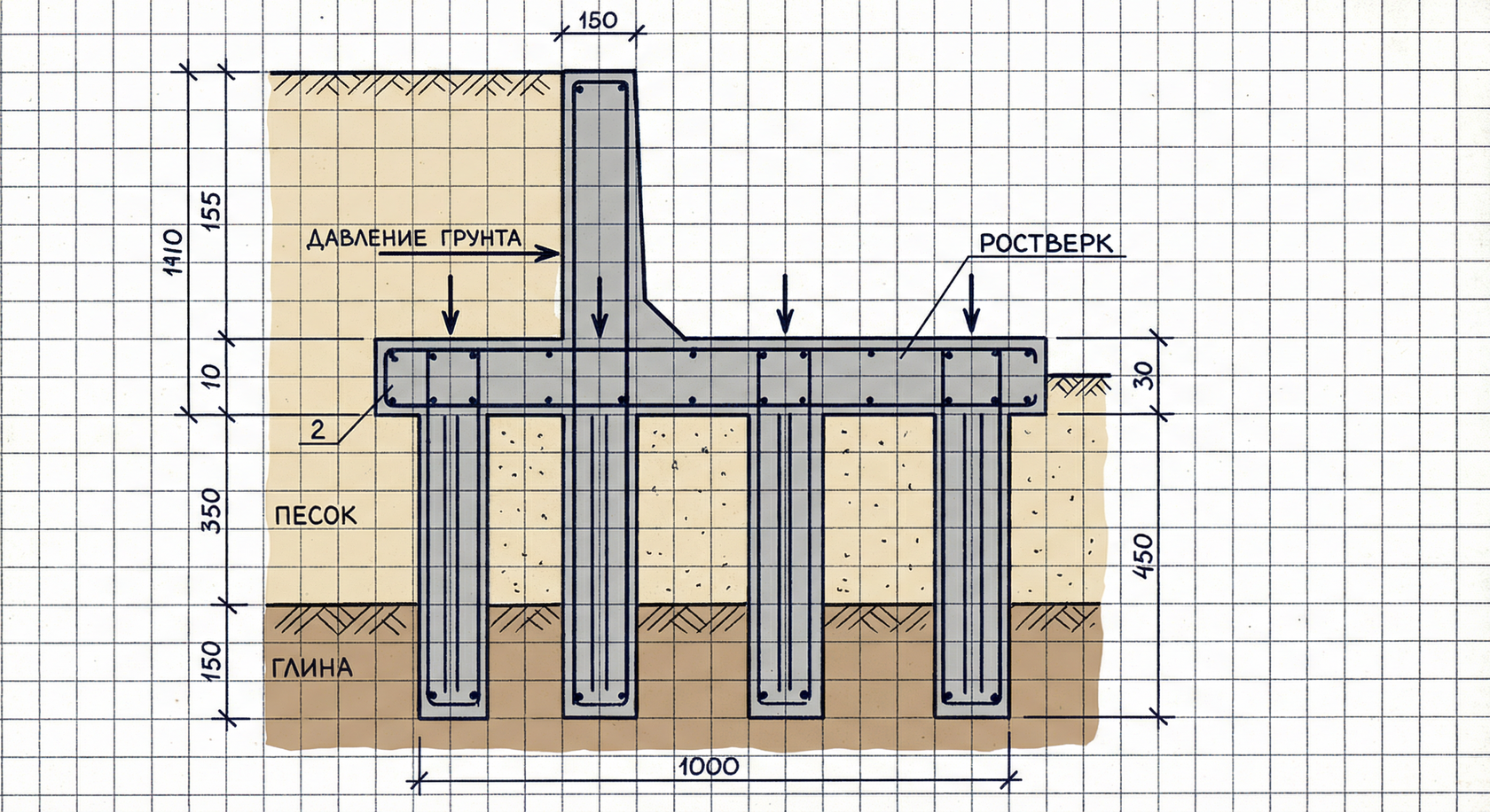

5. Подпорная стена на свайном основании

При слабых грунтах основания применяют подпорные стены на сваях. Расчёт включает:
  1. Аналитический расчёт устойчивости — аналогично уголковой стене, но вертикальные нагрузки передаются через ростверк на сваи.
  2. Расчёт свай по несущей способности — проверка на вертикальную нагрузку и горизонтальное усилие от стены.
  3. Моделирование в Sio 2D — позволяет учесть совместную работу ростверка, свай и грунта, получить реалистичную картину деформаций.
Принципы расчёта подпорных стен на свайном основании подробно разбираются в курсе PRO-Z на реальных объектах, прошедших государственную экспертизу.

6. Шпунтовое ограждение котлована: виды и расчёт

Когда применяют шпунт

Шпунтовое ограждение необходимо, когда:
  • невозможно устроить пологий откос (стеснённые городские условия);
  • грунтовые воды находятся выше дна котлована;
  • работы ведутся вблизи существующих зданий и коммуникаций;
  • требуется возможность многократного использования конструкции.

Принцип работы

До начала выемки грунта давление с обеих сторон шпунта одинаково. После рытья котлована равновесие нарушается: со стороны засыпки действует активное давление, со стороны дна котлована — пассивное сопротивление грунта. Задача расчёта — определить глубину заглубления, при которой пассивное сопротивление обеспечивает устойчивость ограждения.

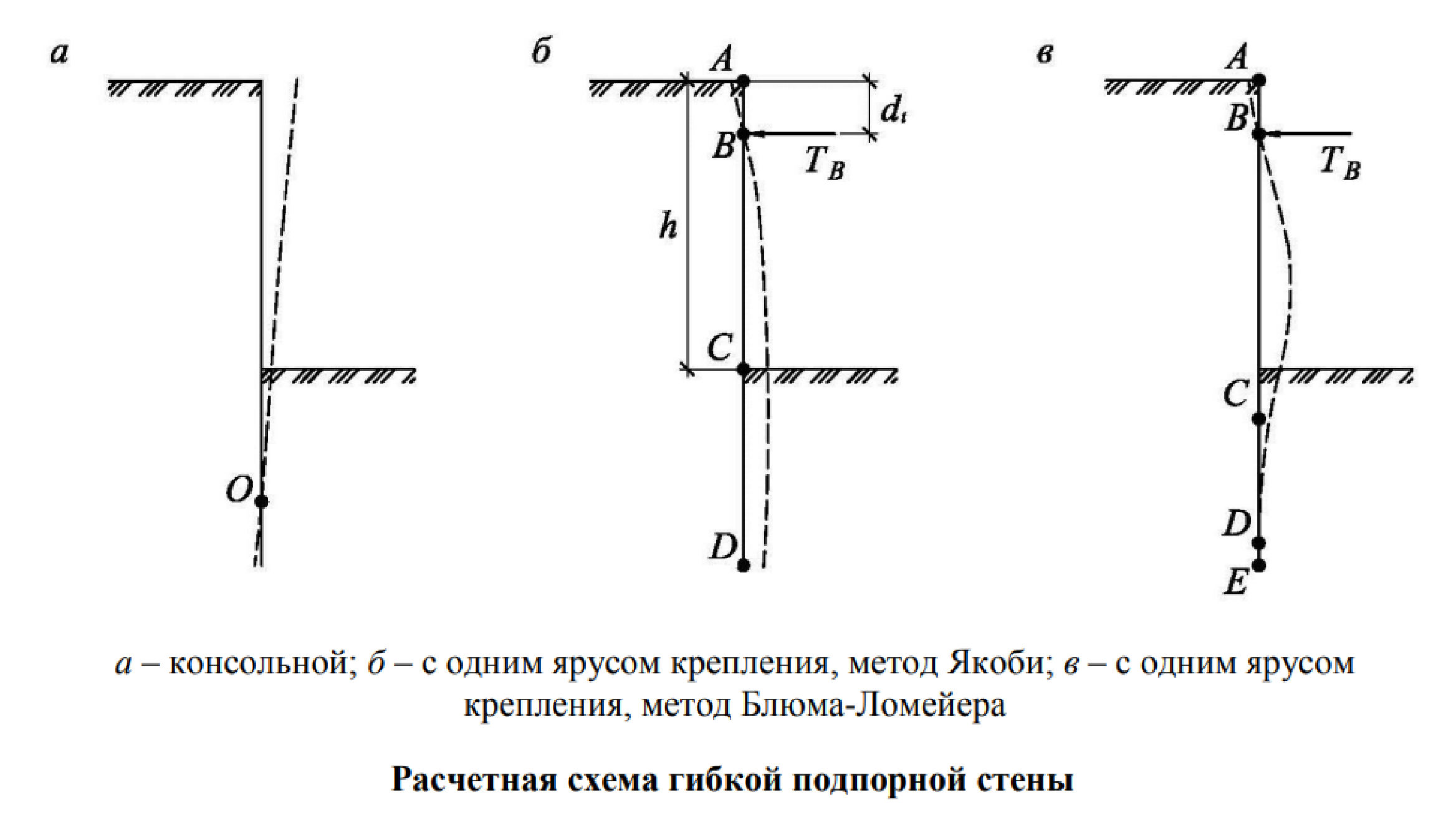

Консольная схема (без анкеров)

Из условия равновесия моментов определяется глубина заглубления t. Полученное значение увеличивается на коэффициент 1,1–1,2 для обеспечения защемления.

Схема с одним ярусом анкеров

При наличии анкерной тяги шпунт рассматривается как балка на двух опорах. Максимальный изгибающий момент определяет необходимый момент сопротивления W профиля.
Проверка прочности металлического шпунта по СП 16.13330:
Mmax / W ≤ Ry · γc
где Ry — расчётное сопротивление стали по пределу текучести.

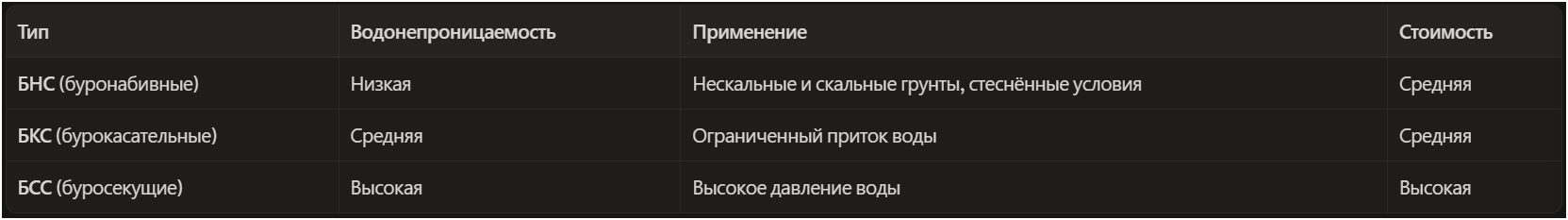

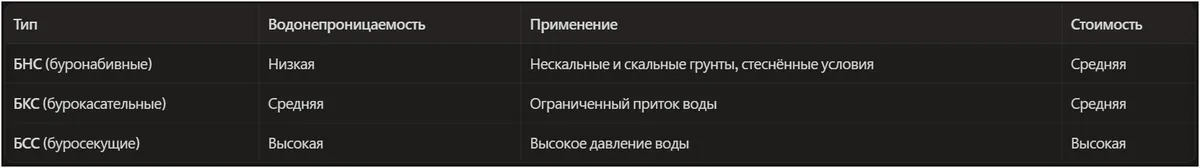

Виды ограждений из свай

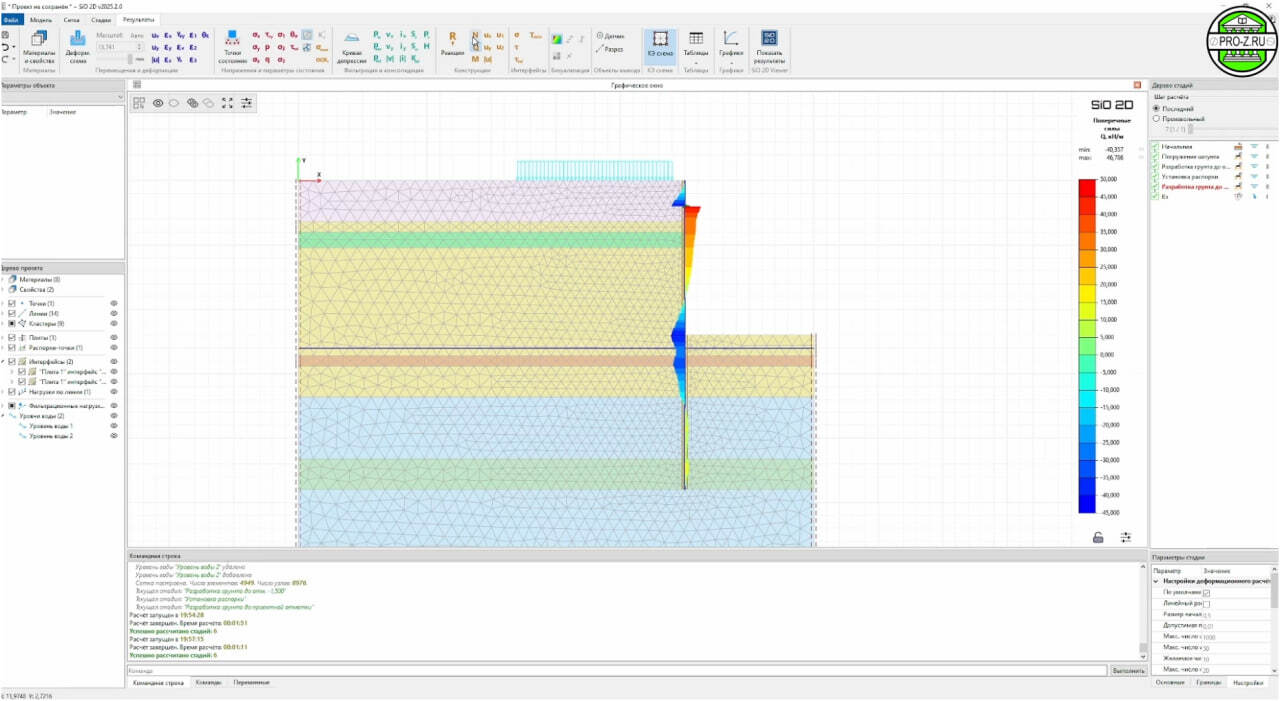

7. Расчёт в программе Sio 2D: как это работает

Sio 2D — российская программа геотехнических расчётов методом конечных элементов (МКЭ). Программа сертифицирована и широко применяется в проектных организациях России.

Что умеет Sio 2D

  • Упругие и нелинейные статические расчёты;
  • Многостадийное нагружение (моделирование последовательности возведения);
  • Определение напряжённо-деформированного состояния грунтового массива;
  • Расчёт усилий M, Q, N в конструктивных элементах (шпунте, сваях, анкерах);
  • Оценка запаса устойчивости по 1-й ГПС;
  • Учёт ограждающих и распорных конструкций, анкеров, геосинтетики, дрен.

Порядок работы в Sio 2D

  1. Построение расчётной схемы — задаётся геологический разрез, уровень грунтовых вод, геометрия конструкции.
  2. Задание материалов — грунты (модель Мора–Кулона или Hardening Soil), конструктивные элементы (сталь, бетон).
  3. Задание нагрузок и граничных условий — собственный вес, временные нагрузки, гидростатическое давление.
  4. Разбивка на конечные элементы (сетка) — программа автоматически генерирует сетку треугольных элементов.
  5. Расчёт по стадиям — каждая стадия строительства рассчитывается последовательно: устройство шпунта, поярусная выемка грунта.
  6. Анализ результатов — изополя перемещений и напряжений, эпюры усилий, значение коэффициента устойчивости.

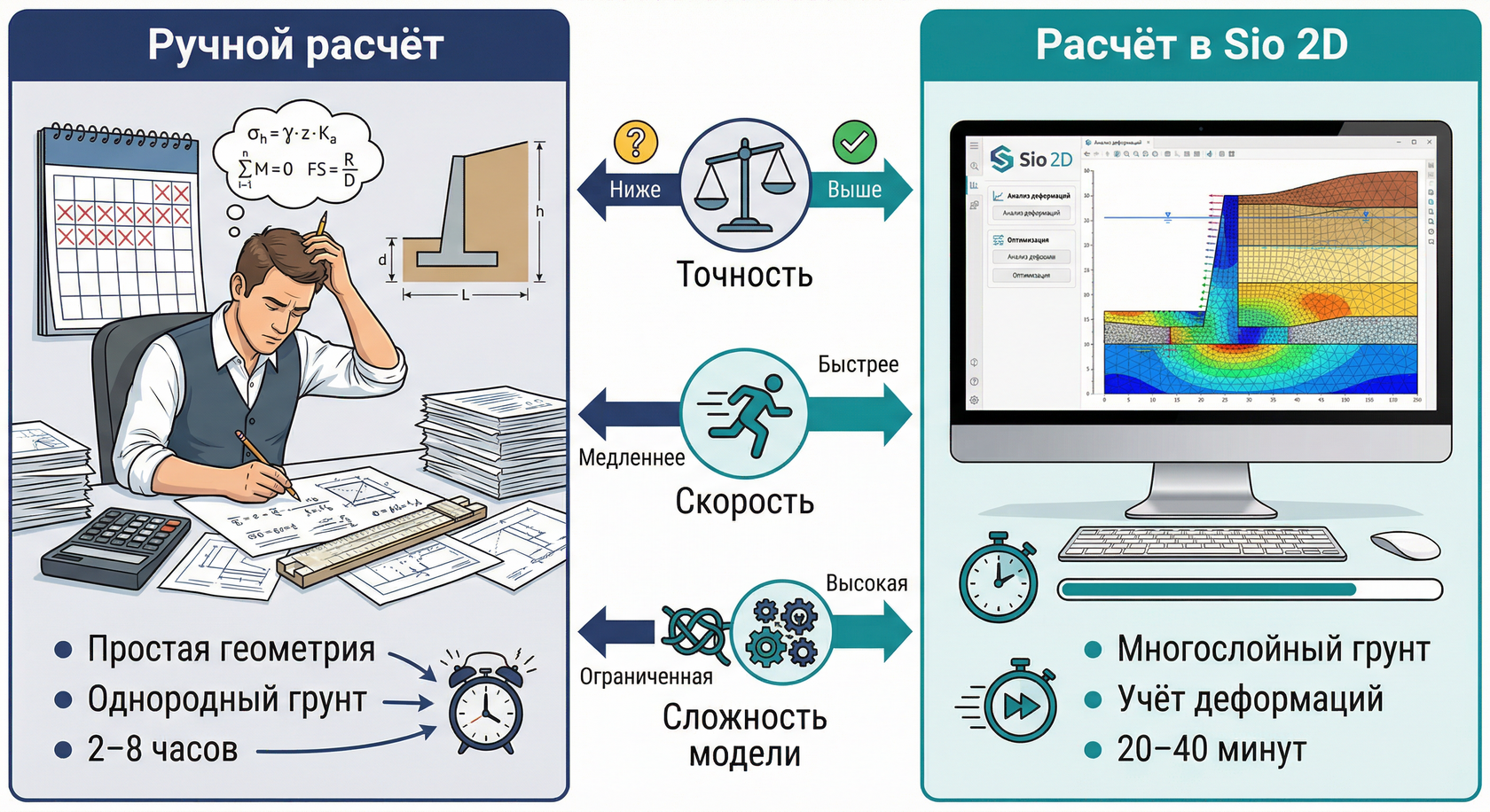

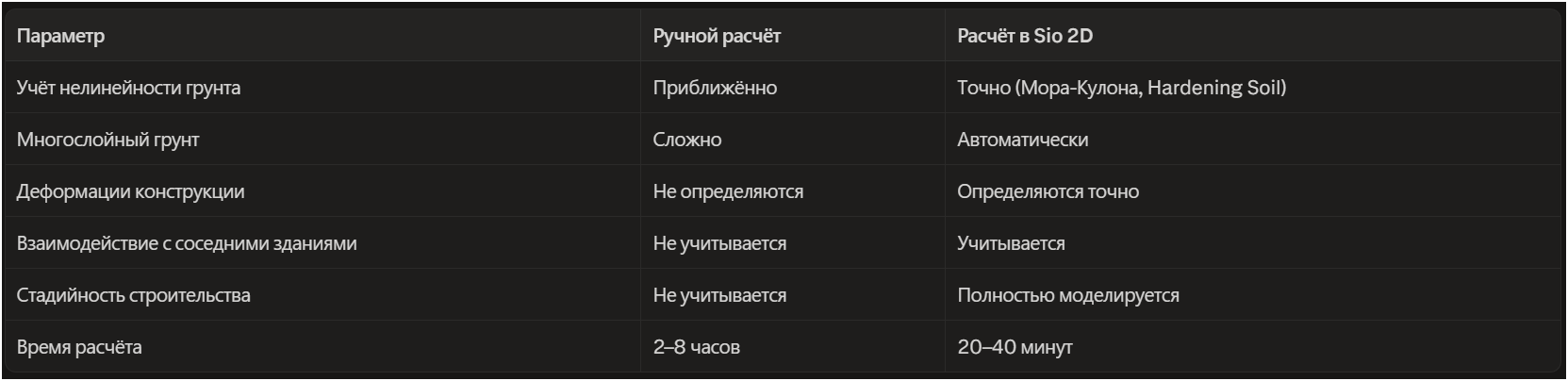

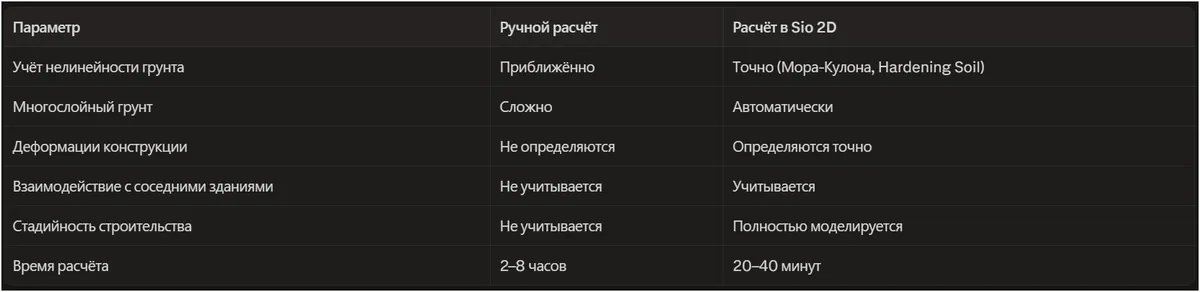

8. Сравнение: ручной расчёт vs. Sio 2D

Оба метода нужны и дополняют друг друга. Ручной расчёт — это понимание физики процесса и обязательная проверка адекватности программного решения. Программный расчёт — точность, учёт нелинейности и быстрота при изменении параметров.
user-gen-media-assets.s3.amazonaws.com
Когда достаточно ручного расчёта:
  • Однородный грунт, простая геометрия;
  • Геотехническая категория 1 или 2;
  • Предварительные оценки на стадии концепции.
Когда необходим расчёт в Sio 2D:
  • Слоистое основание, неоднородные грунты;
  • Котлован вблизи существующих зданий (оценка осадок);
  • Геотехническая категория 3;
  • Необходимо определить деформации ограждения;
  • Проектирование анкерных систем.
Практический вывод: проектировщик, владеющий обоими методами, может за один рабочий день сделать предварительный ручной расчёт, уточнить его в Sio 2D и выдать решение, которое пройдёт экспертизу с первого раза.
Именно такому подходу учат на специализированном курсе PRO-Z: сначала аналитика вручную, затем тот же расчёт в Sio 2D — сравниваете результаты и понимаете, где приближения ручного метода работают, а где нет.

9. Типичные ошибки при расчёте

Ошибки при расчёте уголковых стен

  1. Неправильный коэффициент активного давления. Многие инженеры используют формулу Ренкина, хотя для уголковых стен следует применять формулу Кулона. Это приводит к завышению активного давления на 15–25%.
  2. Не учтена нагрузка на призме обрушения. Нагрузка от транспорта и кранов вблизи стены существенно увеличивает активное давление.
  3. Неправильная схема при наличии грунтовых вод. При высоком УГВ к активному давлению добавляется гидростатическое — этот вклад нередко превышает давление грунта.
  4. Ошибки в определении линии сдвига. Поверхность сдвига при расчёте на глубинный сдвиг проходит не обязательно по подошве фундамента.

Ошибки при расчёте шпунтовых ограждений

  1. Недостаточная глубина заглубления. Расчётная глубина не умножается на коэффициент 1,1–1,2 — шпунт поднимается.
  2. Игнорирование уровня грунтовых вод. Разность гидростатических давлений с обеих сторон ограждения — серьёзная дополнительная нагрузка.
  3. Неверная расчётная схема. Проект с анкерами рассчитывается как консоль — аварийный исход или перерасход металла.
  4. Не проверена прочность замков шпунта Ларсена. При высоких нагрузках замки являются «слабым звеном» и могут раскрыться.
  5. Не учтена жёсткость ограждения при расчёте на деформации. Программа должна корректно воспроизводить фактическую жёсткость EI шпунта или сваи.

10. Как научиться рассчитывать подпорные сооружения

Теория давления грунта, расчётные схемы, нормативные требования, работа с Sio 2D — каждый из этих блоков требует месяцев самостоятельного изучения. Проблема в том, что большинство учебников дают либо академическую теорию без практики, либо примеры, не соответствующие реальным объектам.

Что нужно уметь инженеру-расчётчику

  • Самостоятельно выполнить аналитический расчёт устойчивости уголковой стены и шпунтового ограждения;
  • Понимать, как работают разные конструктивные схемы (консоль, с анкером, с распоркой);
  • Уметь построить расчётную модель в Sio 2D, задать материалы и нагрузки, проанализировать результаты;
  • Знать нормативную базу (СП 381, СП 43, СП 22) и уметь применять её на практике;
  • Сравнивать результаты ручного и программного расчётов и делать выводы.

Курс «Расчёт подпорных стен и шпунтовых ограждений» — PRO-Z

Онлайн-курс от PRO-Z — структурированная программа, в которой весь путь от теории до чертежа пройден на реальных объектах:
  • 9 модулей: уголковые стены, стены на свайном основании, шпунт из профилей, шпунт из буровых свай — каждый тип разобран аналитически и в Sio 2D;
  • расчёты ведутся вручную (в Арбат), затем дублируются в Sio 2D — вы видите разницу и понимаете, где приближения работают, а где нет;
  • по итогам — удостоверение о повышении квалификации государственного образца, вносимое в реестр ФИС ФРДО;
  • формат: видеоуроки + прилагаемая литература + чат поддержки от автора в Telegram;
  • доступ к материалам — 12 месяцев.
Курс подходит как выпускникам строительных специальностей, так и практикующим инженерам, которые хотят систематизировать знания и освоить расчёт в Sio 2D.

Итог

Расчёт подпорных стен и шпунтовых ограждений — это сочетание классической механики грунтов, нормативных требований и современных программных инструментов. Ручной расчёт по СП 381.1325800.2018 формирует понимание физики; программа Sio 2D даёт точность и возможность учесть все инженерно-геологические реалии объекта. Инженер, владеющий ими в связке, — востребованный специалист. Начать можно с курса PRO-Z — структурированно, на реальных примерах, с официальным документом об образовании.
